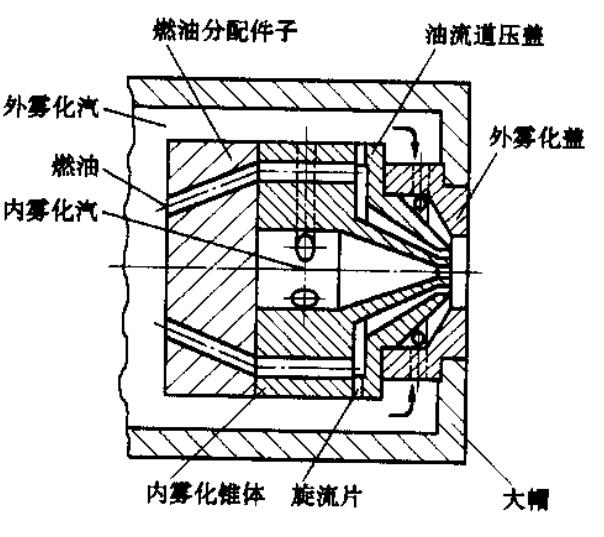

為了使渣油霧 化時充分破碎，采用外混式雙旋流氣動霧化噴嘴（圖 3），這種噴嘴能使燃料油在噴嘴環縫出口處形成均勻旋轉的油膜，油膜的內外均受到高速旋轉氣流的剪切作用，從而使燃料油得到良好霧化，防止結焦。噴嘴及噴槍在結構上調節更換方便、操作彈性大、沖刷力小、防止或減少磨損，充分考慮了更換頻繁、漏油的問題。在配風系統中加上了穩焰器，能夠均勻、平穩地供風，達到充分燃燒的目的。根據燃燒器的特點配制相應的火盆磚。新型燃燒器的結構特點與傳統的老式內混式燃燒器相比，性能可靠，適合燒渣油或混合渣油的要求。

應用效果
 現場使用情況
從現場宏觀看，新型噴嘴燃燒狀況良好，火焰剛勁有力、無飄移、顏色呈淡黃色，無黑煙。由于燃燒充分，噴嘴幾乎沒有結焦現象。對流段和余熱回收系統積灰明顯減少。每年減少清灰次數約 # 次。降低了工人的勞動強度，節省了費用。在操作上由于新型燃燒器操作彈性大，在系統波動的情況下，仍保持良好的燃燒，給工人操作帶來很大的方便。
